Envases pet

¿Que es el PET?PET (Polietileno Tereftalato) es un material fuerte de peso ligero de poliéster claro. Se usa para hacer recipientes para bebidas suaves, jugos, agua, bebidas alcohólicas, aceites comestibles, limpiadores caseros, y otros.


Estructura del PET
La unidad estructural dentro de la caja es la unidad repetida, mientras mas alto es el peso molecular (n) mejores son las propiedades, típicamente “n” estará dentro del rango de 100 a 200.


Siendo un polímero, las moléculas de tereftalato del polietileno consisten en cadenas largas de unidades repetidas que sólo contienen el carbono (C), oxígeno (O) e hidrógeno (H), todos elementos orgánicos.
El PET se desarrolló primero para uso de fibras sintéticas por la British Calico Printers en 1941. Los derechos de patente se vendieron entonces a DuPont e ICI que a su vez vendieron los derechos regionales a muchas otras compañías .
Aunque originalmente se produjo para fibras, el PET empezó a ser usado como películas para empaquetar a mediados de los años sesenta, y en los inicios de los setentas, la técnica para expandir botellas orientadas biaxialmente se desarrolló comercialmente.
Las Botellas hoy día, representan el uso más significante de resinas de PET.
Hacer una botella de PET empieza desde las materias primas: etileno y paraxyleno. Los derivados de estas dos substancias (glycol de etileno y ácido tereftalico) se hacen reaccionar para obtener la resina PET. La resina, en forma de cilindros pequeños llamados pellets, son fundidos e inyectados en un molde para hacer una preforma. La preforma, una clase de tubote ensayo, más corto qué la botella que será, pero con las paredes más gruesas, se sopla y amolda entonces. Durante la fase de soplo-moldura, el aire a alta presión es soplado en la preforma permitiéndole tomar la forma exacta del molde en el que fue introducido. El producto final es una botella transparente, fuerte y ligera.

Podemos encontrar empresas que se especializan en la fabricacion de envases pet como esta:
Tambien podemors esncontrar proyectos de pet como estos:

domingo, 11 de septiembre de 2011

p4l4br45 d3 d1buj0 c0n5truct1v0 2

A:

Abatimiento:
Rotación efectuada sobre una figura plana para situarla sobre un plano de proyección o paralela al mismo. Este mecanismo geométrico permite calcular dimensiones reales a partir de las proyecciones, o viceversa, situar verdaderas magnitudes en proyección.






Acotación:
Acción de acotar o colocar medidas en la representación de un objeto (según normativa) de manera que su forma y dimensiones queden perfectamente determinadas

 Alejamiento:
Coordenada "y" que expresa la distancia de un punto al plano vertical de proyección.

Alzado:
En la representación de una pieza por vistas, dícese de la vista principal. Es la más representativa de la misma, la que nos da una mejor idea de su forma y proporciones.

Ángulo:
Es la porción de plano limitado por dos semirrectas, llamadas lados, que parten de un mismo punto llamado vértice. En el espacio se define como: la porción de espacio limitado por dos semiplanos, llamados caras, que parte de una recta común, llamada arista.

Ángulo agudo
Un ángulo agudo es un ángulo que mide menos de 90°
Ángulo complementario:
Es aquel cuya medida se corresponde con lo que le falta a otro para medir un ángulo recto. La suma de dos ángulos complementarios es otro de 90º.

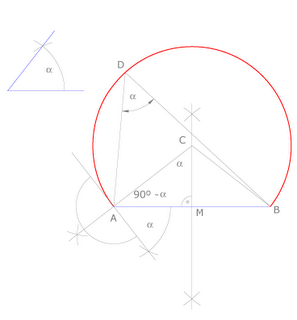

 Arco:
Porción de curva

Arista:
Cada una de las líneas resultantes de la intersección de dos caras consecutivas de un poliedro.

Axonométrico:
Sistema de representación que utiliza como base de proyección un triedro trirrectángulo. Este sistema posee tres variantes: Isométrico, Dimétrico y Trimétrico.


B:




Bisectriz:
Es la recta que pasando por el vértice de un ángulo, divide a este en dos partes iguales. También se define como el lugar geométrico de los puntos que equidistan de sus lados.

C:

Caballera:
Perspectiva basada en la proyección cilíndrica oblicua sobre un triedro trirrectángulo en el que el plano XZ queda frontal al observador.





Cambio de plano:
Es el mecanismo de proyectar sobre un plano diferente a un coordenado, con objeto de obtener una visión más favorable del elemento representado.

Círculo:
Es la porción del plano limitada por una circunferencia.

Circunferencia:
Es una línea curva, cerrada y plana, cuyos puntos equidistan de otro punto llamado centro; a dicha distancia se llama radio. Se trata, por tanto de un lugar geométrico.

Coaxial:
Dícese del elemento geométrico que tiene el mismo eje que otro.

Concéntrico:
Dícese del elemento geométrico que tiene el mismo centro que otro.

Concurrente:
Dícese del elemento que se junta o coincide con otro, en un mismo lugar. (los lados de un ángulo, son dos rectas concurrentes, que coinciden o se juntan en el vértice de dicho ángulo).

 Cono:
Porción de superficie cónica comprendida entre el vértice y un plano cualquiera.
a) Recto: el eje es perpendicular al plano de la base.
b) Oblicuo: el eje no es perpendicular al plano de la base.
c) Truncado: cuando es cortado por un plano, definiendo una segunda base.








Coordenadas cartesianas:

Sistema de localización de puntos en el espacio según distancias medidas sobre 2 o 3 ejes ortogonales (según sea bidimensional o tridimensional) desde un origen prefijado.

 Corte:
Convencionalismo gráfico que permite la visualización directa de oquedades en piezas al quedar al descubierto, de manera que se clarifique su estructura interna.

Cota:
Cifra que indica una dimensión en general. "Cota de un punto": coordenada "z" que expresa la distancia de un punto al plano horizontal de proyección.

Rotulación :

es el arte que se tiene al momento de realizar un cartel o rótulo. Es toda perfección que se consigue cuando se está trazando las literales del mismo.
Legibilidad es término empleado en el diseño tipográfico de rotulación, para definir una cualidad deseable en la impresión de las letras del texto. Algo legible es la facilidad o complejidad de la lectura de una letra.


Cubo:
Poliedro formado por seis cuadriláteros. Cuando éstos son cuadrados, se trata de un hexaedro regular o cubo.





Cuerda:
Es un segmento rectilíneo, que une dos puntos de una circunferencia, sin pasar por el centro.

Croquis:
Dibujo realizado a mano alzada y carente de rigor métrico, como paso previo al dibujo técnico definitivo.

D:

Desarrollo:
Dícese de la forma resultante de la conversión por aplanamiento de una forma plana tridimensional en otra bidimensional.

Diámetro:
Es un segmento rectilíneo, que une dos puntos de una circunferencia pasando por su centro. Su longitud es igual  a dos radios.

Diedro:
Conjunto de dos planos no paralelos.

 Dimétrico:
Caso del Sistema Axonométrico en el que los ejes forman entre sí dos ángulos iguales y uno desigual.

Directriz:
Línea curva por la que pasan las generatrices de una superficie. Generalmente se refiere a la curva base de ésta.

Dodecaedro:
Poliedro formado por doce caras pentagonales. Cuando éstas son pentágonos regulares, el dodecaedro es regular.

E:

Eje radical:
Es el lugar geométrico de los puntos del plano que tienen igual potencia respecto de dos circunferencias.

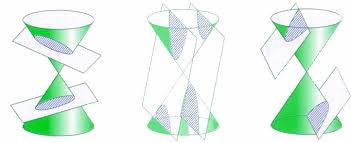

Elipse:
Curva cónica definida como "Lugar geométrico de los puntos del plano cuya suma de distancias a dos puntos fijos, llamados focos, es constante".

Elipsoide:
Superficie engendrada por una elipse cuando gira alrededor de uno de sus ejes reales.

Equilátera:
Caso de hipérbola cuyas asíntotas son perpendiculares entre sí.

 Equilátero:
Dícese de los polígonos cuyos lados son iguales entre sí.

Equidistancia:
Propiedad de un objeto de encontrarse a igual distancia de otros.

Escala:
Relación entre una dimensión dibujada y su correspondiente dimensión real.

Escaleno:
Caso de triángulo de lados desiguales.
F:

Foco:
Punto real o impropio, donde concurren todas las semirectas de una radiación. Punto fijo que se utiliza para la construcción de las curvas cónicas (elipse, parábola e hipérbola).

Formato:
Cada uno de los pliegos de papel de tamaño normalizado, los cuales se designan con una letra mayúscula que precede a un número. Por ejemplo, las medidas del formato de papel A4 son 210 x 297 mm.

G:


Generatriz:
Línea o figura que, en su movimiento, engendra una superficie o un sólido geométrico, respectivamente.
Geometría:
Estudio de las propiedades y de las medidas de las figuras en el plano (geometría plana) o en el espacio (geomatría espacial)

 Geometría descriptiva:
Parte de las matemáticas que tiene por objeto resolver los problemas de la geometría del espacio por medio de operaciones efectuadas en un plano y representar en él las figuras de los sólidos
Geometría proyectiva:
Parte de la geometría que trata de las propiedades que conservan las figuras cuando se las proyecta sobre un plano
Giro:


Transformación geométrica equivalente a una rotación, determinada por un centro, un ángulo y un sentido.


H:




Hexaedro:
Poliedro formado por seis cuadriláteros. Cuando éstos son cuadrados, se trata de un hexaedro regular o cubo.
 Hipérbola:
Curva cónica definida como "Lugar geométrico de los puntos del plano cuya diferencia de distancias a dos puntos fijos, llamados focos, es constante".
hiperboloide:
El hiperboloide es la superficie de revolución generada por la rotación de una hipérbola alrededor de uno de sus dos ejes de simetría. Estas superficies son de dos clases: de una y de dos hojas.



Horizontal:
Condición de una recta o plano, según la cual, resulta paralela a la línea del horizonte. En geometría descriptiva, hace referencia a la condición de una recta o plano, de ser paralela al plano horizontal de proyección o geometral.

I:

Icosaedro:
Poliedro formado por veinte caras triangulares. Cuando éstas son triángulos equiláteros, el icosaedro es regular.
Intersección:
Lugar geométrico donde dos elementos se interceptan, tienen punto/s común/es. La intersección entre dos planos resulta una recta. La intersección entre dos rectas resulta un punto.
Isométrico:
Caso del Sistema Axonométrico en el que los ejes forman entre sí tres ángulos iguales de 120º.
 Isósceles:
Caso de triángulo, trapecio o trapezoide en el que existen dos lados iguales y simétricamente situados.
J:

Jamba:
Elemento vertical, de diversos materiales, situado a ambos lados de ventas y puertas, y que sostienen el dintel o arco de ellas.


Junta:
Se llama junta al pequeño espacio que queda entre las dos superficies de los sillares o ladrillos inmediatos unos a otros de una construcción que se llena de mortero o de cemento a fin de unirlos y ligarlos sólidamente.


L:



Línea:
Línea resultante de la sucesión de puntos; su concreción gráfica es el segmento.
Línea de tierra:
Es la recta de intersección entre los planos de proyección Vertical y Horizontal. Su notación abreviada es "LT"
Línea oculta:
Convencionalismo de representación de aristas no visibles en un determinado sentido de proyección, mediante dibujo de las mismas a trazo discontínuo.
LT:
Notación abreviada de “línea de tierra”





Lugar geométrico:
Dícese del conjunto de puntos que cumplen una misma condición geométrica.

M:




Mano alzada:
Modo de dibujar sin la utilización y el apoyo de instrumentos de dibujo, como la regla, la escuadra, el compás, etc.

Mediatriz:
Recta perpendicular a un segmento por su punto medio.

N:




Normalización:
Actividad colectiva destinada a la resolución de problemas repetitivos, para así ganar en economía utilidad y calidad.

O:

Oblicuo:
Condición de una recta o plano, que no es perpendicular, ni paralelo, a otra recta o plano.
 Obstuso:
Dícese del ángulo mayor de 90º.
 Octaedro:
Poliedro formado por ocho caras triangulares. Cuando éstas son triángulos equiláteros, el octaedro es regular.





 Ortogonal:
Que forma 90º (perpendicular). "Circunferencias ortogonales": aquellas que se cortan de forma que los dos radios de ambas que concurren en los puntos de intersección son recíprocamente perpendiculares.

Óvalo:
Curva cerrada y convexa formada por cuatro arcos de circunferencia simétricos respecto de dos ejes perpendiculares entre sí.
Ovoide:
Caso de óvalo con un solo eje de simetría.

P:




Parábola:
Curva cónica definida como "Lugar geométrico de los puntos del plano que equidistan de un punto fijo, llamado foco, y de una recta llamada directriz".
 Paraboloide hiperbólico:
Es una superficie alabeada generada por el movimiento contínuo de una recta (generatriz) que toca dos líneas oblicuas (directrices) y permanece paralela a un plano director.
 Paralelepípedo:
Cuerpo de seis caras pudiendo ser dos de ellas cuadradas (caras basales) y el resto rectangular (caras laterales).


Paralelo:
Condición de una recta o plano, según la cual, todos los puntos del mismo, equidistan de otra recta o plano.

Perpendicular:
Condición de una recta o plano, según la cual, forma ángulo recto, respecto a otra recta o plano.
Pirámide:
Cuerpo que tiene por base un polígono cualquiera, de cuyos lados arrancan caras triangulares unidas en un vértice común.

a) Regular: la base es un polígono regular y las caras laterales son triángulos isósceles.
b) Oblicua: las caras laterales son triángulos diferentes.
c) Truncada: cuando es cortada por un plano, definiendo una segunda base.
Plano del cuadro:
Es aquel sobre el que se realiza la proyección de un objeto o grupo de ellos, previamente a su visualización. En la práctica, resulta la superficie de nuestra hoja de papel.

Plano auxiliar:
Aquel que, opcionalmente, se utiliza como ayuda, medio, vehículo para la resolución de un problema o parte del mismo, y por tanto no forma parte de los datos aportados en el mismo.

Planos de proyección:
Cada uno de los planos de referencia de un Sistema de Representación, sobre los cuales se proyectan puntos, rectas y planos.

 Plano proyectante:
Todo aquel perpendicular a alguno de los planos de proyección.

Planta:
En el sistema de representación por vistas, dícese de aquella resultante de la proyección de la misma sobre un plano horizontal.

 Poliedro:
Superficie formada por un conjunto de polígonos que encierran un volumen.
Polígono:
Porción de superficie plana limitada por segmentos.
Prisma:
Cuerpo terminado por dos bases poligonales, cuyos lados van unidos entre sí por caras de aristas paralelas.

a) Recto: las aristas laterales son perpendiculares a los planos de sus bases.
b) Oblicuo: las aristas laterales no son perpendiculares a sus bases.
c) Truncado: las bases no son paralelas entre sí.
Proyección:
Acción de proyectar.

Proyección axonométrica:

Aquella que consiste en proyectar la figura de que se trate sobre una de las tres caras del triedro trirrectángulo por medio de rectas proyectantes paralelas a las aristas opuestas a dichas caras para luego volver a proyectar sobre otro plano de referencia llamado "plano del cuadro".
Proyección cónica:
Aquella que resulta cuando todas las líneas proyectantes pasan por un punto fijo de visión.
Proyección diédrica:
Aquella que se efectúa sobre dos planos que se cortan perpendicularmente entre sí para posterior abatimiento de uno de ellos sobre el otro, actuando como eje de giro la recta intersección de ambos planos
Proyectante:
Línea recta usada para proyectar un punto sobre una superficie.

Punto:


Es el lugar donde se cortan dos rectas.

R:


Radio:
Es el segmento rectilíneo, que une el centro de una circunferencia, con un punto de la misma.
Recta:
Es una sucesión de puntos en una misma dirección.
Referencia:
Coordenada "x" que expresa la distancia sobre la línea de tierra (LT) de la posición de un punto del espacio.

Reglada:
Dícese de la superficie generada por el movimiento de una recta.


Revolución:
Rotación de una figura alrededor de un eje, que configura un sólido o una superficie (elipsoide, paraboloide, hiperboloide, superficie de revolución).


Rotulación normalizada:
Aquella que se efectúa acorde con la norma UNE 1034/75, la cual establece las distintas proporciones que deben guardar los rótulos y leyendas presentes en los dibujos técnicos. La rotulación normalizada ha perdido importancia y significación en nuestros días debido a los métodos de trazado mecanizados (DAO) que permiten fácilmente esa uniformidad de proporciones buscada por la norma.


S:

Sección:
(1) Cualidad de las líneas o planos, que cortan a otras líneas o planos.
(2) En los cortes, superficie que quedaría en contacto con el plano de corte.
Segmento:
Es la porción de recta, comprendida entre dos puntos de la misma. Segmento circular, es la porción de círculo limitado por un arco y la cuerda correspondiente.
Simetría axial:
Transformación geométrica en la que todo punto y su transformado se encuentran sobre una recta perpendicular a un Eje, por diferente lado de éste y a la misma distancia.
Simetría central:
Transformación geométrica en la que cada punto y sus transformado están alineados con un centro, por diferente lado de éste y a la misma distancia. Equivale a un giro de 180º.
Sistemas de representación:
Transformación geométrica en la que todo punto y su transformado están alineados con un centro, por diferente lado de éste y a la misma distancia. Esta transformación equivale a un giro de 180º.




Superficie cónica:
Superficie engendrada por una recta que pasa por un punto fijo llamado vértice y que se mueve siguiendo una curva llamada directriz.


T

Tangente:
Condición de una línea, plano o cuerpo, según la cual, tiene un solo punto o recta en común, con otra línea, plano o cuerpo.
 Tetraedro:
Poliedro formado por cuatro caras triangulares. Cuando éstas son triángulos equiláteros, se trata de un tetraedro regular.
Traslación:
Transformación geométrica equivalente a un desplazamiento rectilíneo, determinado por una magnitud, una dirección y un sentido.

Triedro:
Conjunto de tres planos no paralelos. El triedro se denomina trirrectángulo cuando inciden ortogonalmenteentre sí.
Trimétrico:
Caso particular del Sistema Axonométrico en el que los ejes en proyección formas ángulos diferentes entre sí.



V

Verdadera magnitud:
Aspecto y dimensión reales que tendrán una determinada línea o forma plana, en contraposición del aspecto reducido que muestra a veces esa misma forma representada en proyección. Para conocer la verdadera magnitud de una forma se recurre a mecanismos como los giros, cambios de plano o abatimientos.

Vertical:
Condición de una recta o plano, según la cual, resulta perpendicular a la línea del horizonte. En geometría descriptiva, hace referencia a la condición de una recta o plano, de ser perpendicular al plano horizontal de proyección o geometral.

Vértice:
Punto en el que terminan dos o más semirrectas o segmentos.

hecho por : juanito de dios ruiz y henestrosa lopez alan
